WDZN-DJYPEP WDZN-DJYJP3VP3R阻燃耐火信号电缆
|
 |
|
|
|
|
| 发布时间：2019.10.28 新闻来源：安徽特种电缆生产厂家,低温电缆XV,TJR1铜绞线,防鼠防白蚁电缆厂家,耐寒耐磨电缆厂家，专业生产！ 浏览次数： |
| |
WDZN-DJYPEP WDZN-DJYJP3VP3R阻燃耐火信号电缆
应用
低烟无卤非铠装电缆(部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

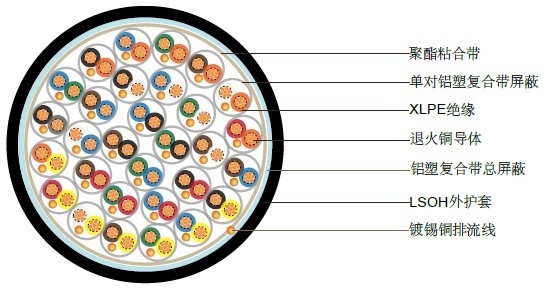

结构
| 导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
| 绝缘 |
XLPE(交联聚乙烯), 或PE(聚乙烯) |
| 成对 |
两芯对绞，加小于100mm的隔离带 |
| 线对颜色 |
参照附注里的色彩编码 |
| 单对屏蔽 |
铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
| 粘合带 |
透明的聚合酯带 |
| 总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 外护套 |
LSOH(低烟无卤)护套
阻燃遵循IEC60332-3-22标准
防火遵循IEC60331标准
无卤遵循IEC60754-1标准
低烟遵循IEC61034-1-2标准 |
| 护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -20˚C - + 90˚C( 固定安装)
0˚C - +50˚C(工作中 )
小弯曲半径: 5 x 外径
| 导体截面积 |
MM 2 |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
| 导体规格 |
NO. X MM |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
| 大导体电阻 |
OHM/KM |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
| 小绝缘电阻 |
GOHM/KM |
5 |
5 |
5 |
5 |
5 |
| 1KHZ时的电容不平衡值（对：对屏蔽） |
PF/250M |
250 |
| 1KHZ时的大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） |
PF/M |
115 |
115 |
115 |
115 |
120 |
| 1KHZ时的大互容（单对屏蔽/总屏蔽电缆包括单对及两对） |
PF/M |
75 |
75 |
75 |
75 |
85 |
| 相邻芯数间大的感应系数/阻 抗比率 |
ΜH/OHM |
25 |
25 |
25 |
25 |
40 |
| 测试电压 |
芯：芯 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 芯：屏蔽 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 大额定电压 |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
参数表 |
|
